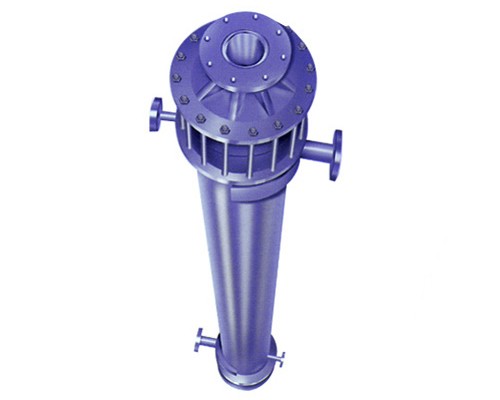

列管式换热器

【结构和特点】列管式石墨换热器是由不透性石墨加热管和管板,用粘接剂粘接组成管束,放置于钢制圆筒壳体内,两端设置不透性石墨材料或其他防腐蚀材料制的封头,分别用螺栓紧固而成。结构简单、紧凑、流体阻力小,可制造大型设备。但耐压、耐温较块孔式低。适用于非强烈冲击、震动较小的场合,并以作冷却(冷凝)器为好。本设备分I型和II型。I型不带气液分离器,II型带气液分离器,作冷凝器时应选用II型。本设备一般由φ2

【结构和特点】

列管式石墨换热器是由不透性石墨加热管和管板,用粘接剂粘接组成管束,放置于钢制圆筒壳体内,两端设置不透性石墨材料或其他防腐蚀材料制的封头,分别用螺栓紧固而成。结构简单、紧凑、流体阻力小,可制造大型设备。但耐压、耐温较块孔式低。适用于非强烈冲击、震动较小的场合,并以作冷却(冷凝)器为好。本设备分I型和II型。I型不带气液分离器,II型带气液分离器,作冷凝器时应选用II型。本设备一般由φ22/φ33毫米挤压石墨管组装。也可生产由φ25/φ37、φ36/φ50毫米石墨管组装的列管式石墨换热器。管板一头固定、一头可以自由浮动,浮动管板的外圆密封一般用盘根密封,也用“O”型圈密封

【技术特性】

许用温度:作加热器:-20~120°C

作冷却器:-20~130°C

许用压力:管程:0.3MPa(DN≤900)、0.2MPa(DN>900)

壳程:0.5MPa(DN≤1100)、0.4MPa(DN>1100)

换热面积:5~400平方米(亦可设计、制造400平方米以上的大型冷凝器)

执行标准:HG/T3112-1998《浮头列管式石墨换热器》

【用途】

本系列产品可用作冷却器、冷凝器。

【设备优点】

1)所有的密封都容易检查

2)低压力降

3)产品规格大

4)传热效率高,设备耐腐蚀,使用寿命长

5)价格便宜
